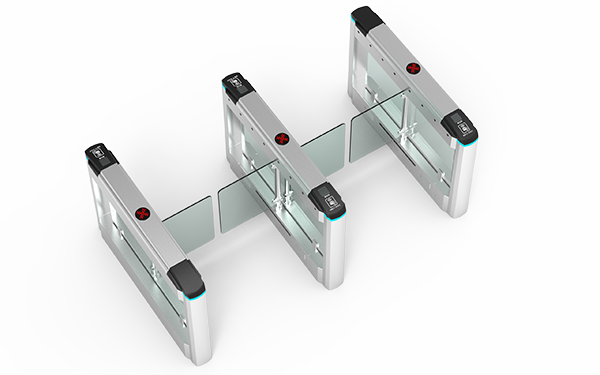

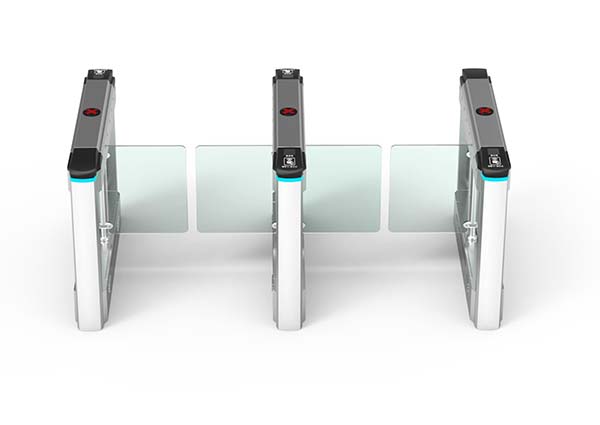

1、   設備簡介

豪華小擺閘主要針對人員通道進行智能管理的高科技產品，是智能三輥閘和翼閘的升級產品，該產品加工精細、磨具智能化、功能齊全、檔次高，主要用于企業、車站、地鐵、高檔小區、智能大廈、學校、地鐵、碼頭、會所等高檔場所。
    該設備將機械、電子、微處理器控制及各種身份識別技術融為一體，方便兼容身份證識別、人臉識別、門禁刷卡識別、條碼掃描、指紋等讀卡識別設備的使用，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示等，協調實現對通道智能化控制與管理等。

2、    主要功能及特點
  2.1標準產品功能特點

1）具有故障自檢和報警提示功能，方便用戶維護及使用；
2）通過主控板上的內置小按盤，可編程設備的運行狀態；
3）防夾功能，在擺臂復位的過程中遇阻時，自動反彈或在規定的時間內電機自動停止工作，且力度很?。?br/> 4）聲、光報警功能：含非法闖入、尾隨報警；
5）防沖功能，在沒有接收到開閘信號時，擺臂自動鎖住，撞擊后角度控制或自動復位等；
6）擺門同步功能；
7）具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，標準為開啟后3秒自動復位；
8）斷電后通道自動敞開，上電自動閉合；
9) 可與多種讀卡設備相掛接，接收繼電器開關信號工作；
10）可單向或雙向控制人員進出；
11）可直接通過管理計算機實現遠程控制與管理。
2.2可擴展功能
1）計數功能；身份證識別功能；指紋功能；人臉識別功能；電子哨兵功能等；
2）機箱加長定制，擺門材料可選擇。

3、   閘機主要結構和配置

?  機箱箱體

國產標準USU304號不銹鋼，激光刨槽拉絲處理，標準材料厚度整機足1.5mm-1.26mm（可定制）。

誠邦機芯自主研發，電源輸入電壓：DC24V；

電源輸入電壓：DC24V；

輸入電流：3A max；

電機電壓：24V；（無刷電機）

擺門材質：亞克力或不銹鋼（任選）；

側面鋼化玻璃隔板；

雙擺結構，通道寬度：550-1200mm（可定制）；

性能：MCBF≥800萬次；

?  閘機性能

通行速度：30-35人/分鐘（常閉）,60人/分鐘(常開)；

閘門開、關時間：1-1.5秒；

上電后進入通行狀態所需時間：3秒；

擺門受阻后的自動復位時間：3秒（防夾傷功能可二次彈開程序）；

傳感器響應時間：<0.1秒；（杰泰克紅外、進口芯片，每通道4對，可增加）

人臉識別開門速度：≤0.3秒/次；

工作電壓：AC220±10% V，50HZ；

功率：40W；

開關電源：DC24V；

輸入接口：繼電器開關信號或12V電平信號或脈寬＞100ms的12V脈沖信號，驅動電流＞10mA；

檢修口：2個；

工作環境：室內、室外（陰棚） 溫度：-40℃—— 55℃ 相對濕度：≤90%，不凝露。

?  機箱尺寸

單機：1400長*180寬*980高。

雙機：1400長*180寬*980高。

?  系統接口

支持 IC/ID卡、人臉識別、二代身份證檢票、條碼票檢票等功能。

具有標準的接口，對接客戶長途客運、海關、船務等票務系統、一卡通系統、消費系統、學校推送系統。

統一閘機管控軟件系統，在中控室可實現閘機狀態監控、一鍵開啟、一鍵鎖閉等管控功能；閘機控制軟件可采用B/S架構，便于客戶管理。

?  其他

智能識別：智能識別尾隨、鉆爬等非法通行情形，并控制擺門做出相應的動作；

智能監測：能判斷通道內成人、孩童及隨行物品如手推車、行李等的通行狀態；

抗沖擊：在未接到授權進入信號時，擺門鎖止；

報警提示：發生非法通行情況時，發出聲光報警提示；

自動復位：授權未通行時，自動取消用戶的通行權限；

斷電開啟：無需配備UPS電源，擺門即可在斷電后自動打開；

緊急聯動：在發生火災等緊急情況時可實現消防/安防聯動功能，擺門自動打

開，形成疏散通道。

雙重防夾功能，機械防夾、紅外感應防夾功能，尾隨功能、在伸縮臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位(直到復位為止),力度小(≤3Kg)。

第一部分質量保證體系

1、質量保證任務范圍

我公司在工程上的設計、生產、安裝、調試和服務均在質量管理體系的模式下進行。以本公司的工程實力和多年的工程經驗，我們保證收費管理系統工程，是以最優的質量要求而進行。

2、質量保證執行方式

l 公司領導全面參與、建立、實施,并不斷完善一個靈活有效的質量體系。

l 對人員進行充分的培訓和發展。

l 預防和改進相結合，對產品開發設計、生產、銷售、服務等全過程進行質量控制。

l 不斷完善產品技術，開發高新產品，將質量保證延伸至產品最后環節。

l 保證按計劃和程序?qū)嵤?，并在實施過程中進行連續評價和驗證。

3、質量保證管理方法

在產品開發研制、采購、生產過程、檢驗和測試、安裝與運行、技術服務和維護六個方面，嚴格按照質量檢測，保證實施。

1)  產品設計、開發控制

l 硬件開發工作包括可行性分析、總體設計、詳細設計、調試、生產技術規范、技術檔案總結與后續開發計劃等幾個方面。

l 軟件系統開發包括可行性分析、總體設計、詳細設計、系統分析、系統設計、編程、測試商品化、技術總結與后續開發計劃等九項工作。

l 產品開發檔案管理和保密工作由公司總工全面負責，并負責收集上交公司；

l 開發檔案包括階段工作檔案與技術成果檔案。

l 產品開發的每個階段都應組織會議評審，并由行政部保存評審記錄。

2)  采購控制

l 根據供應商的業績及其已證實的質量保證能力的記錄來選擇供應商，確保其能夠提供滿足合同要求的產品或任務。

l 當需方或其代表需要在公司的供應廠家進行查驗時，公司專人負責配合需方的查驗工作，確保滿足需方的質量要求。

3)  生產過程控制

l 所有生產過程都應在受控狀態下進行，當生產質量出現異常時，須及時進行分析并制訂有效改進措施。

l 控制來料的質量，并要求供應商提供以證實來料質量的文件。

4)  檢驗、測試控制

l 公司設立質檢部門，負責審批檢驗計劃和檢驗規程，確保各類物料或產品均通過要求的檢驗和測試。

l 定期對設備和計量器具進行檢查。

l 成品包裝完畢后，質檢人員按檢驗標準和檢驗計劃進行成品最終檢驗和測試，檢驗合格后的產品方可入庫和銷售。

5)  施工安裝控制

l 公司擁有一支足夠數量的合乎要求的施工安裝人員隊伍。

l 具有可靠和完善的施工器材和交通工具。

l 制訂一套科學而嚴格的施工檢驗和檢驗管理制度。

6)  技術服務和維護控制

l 公司保證按照合同的要求，向客戶提供良好的技術咨詢、配件和維修服務，并保存有完整的記錄以及客戶跟蹤。

l 用戶投放或在運行中出現質量問題，由售后服務人員反饋到有關部門，及時采取糾正措施。

l 當合同有特殊要求時，按合同等有關規定提供售后服務，最大限度地滿足客戶的要求。

第四部分 培訓計劃

本系統調試開通后,乙方免費為甲方操作、管理、維護人員進行培訓,培訓地點可以在乙方公司內,也可在甲方工地進行現場指導或遠程。

1)  培訓內容

l 擺閘管理系統的工作原理。

l 系統硬件、軟件組成及功能特點。

l 操作系統、數據庫管理、應用軟件的使用。

l 各種外設的使用。

l 一些常規維護及故障處理。

2)  培訓名額確定

1名操作人員，1名系統管理維護員。業主對人員可以另行安排。

3)  培訓安排

l 培訓目的：掌握擺閘管理系統的原理、結構組成、組網方式、綜合業務管理方式，能夠熟練地使用、維護設備和排除故障。

l 培訓對象：機電類大?；螂娮宇惐究萍耙陨蠈W(xué)歷優先，具有兩年以上機電設備安裝維護經驗優先。

l 培訓時長：4學時，培訓期半天。

4)  培訓實施方法

培訓以現場指導培訓為主，甲方安排培訓人員，根據乙方的培訓時間安排分別進行系統技術培訓、系統維護培訓、系統操作培訓。經過培訓運行，操作人員達到熟練操作使用系統水平；系統管理人員達到能準確設置系統運行參數和管理權限水平；系統維護人員達到熟練更換備品備件和進行日常維護水平。

第五部分 售后服務

本著“為顧客提供最滿意的產品和服務”的經營宗旨，公司把“精誠服務，凝聚顧客身上”作為公司的企業文化之一，在確保系統的先進性、可靠性、穩定性的同時，不斷改進服務質量，從售后的系統維護管理、技術服務、用戶技術培訓等各方面，保證顧客采用我公司的系統后能得到最好的維護和最快的技術支持。

1)  維護服務

供方隨時電話或書面解答產品使用方面的疑問，必要時派人員到現場服務。為更好地保證系統的正常運行，及時解答用戶提出的疑問，幫助用戶解決技術問題，在公司總部的工程部，設有24小時的熱線電話服務，由專門的工程師受理用戶來話，保證用戶在使用設備的過程中，及時得到技術上的支援和服務。維護服務中心人員均具有大學本科以上學歷和豐富的系統維護經驗，隨時為客戶提供最優質的服務。

2)  維修服務

l 故障保修時，甲方指定聯系人通知乙方或甲方單位書面通知乙供方

l 乙方接通知后24小時派員到使用現場處理

l 系統自開通驗收合格之日起，免費保修兩年，終身維護。系統常規軟件終身免費維護

l 免費維修期內人為或自然災害引起的故障或損壞除外，僅收取維修成本費

l 免費維修期以外的維修服務僅收取維修成本費

3)  以下情況不屬保修范圍

4、 因不正常操作及人為或自然災害而引起的損壞。

5、 自行拆卸改換機內任何部分（如：線路、零件）后造成損壞。

6、 非我方指定的專業技術人員指導安裝而引起的故障。

4)  更新改進服務

本產品設計更新提高或軟件版本升級，供方即時通知和協助需方進行已運行系統的改進提高，并無償提供軟件新版本，使用戶的系統處于最先進的水平和最完善的狀態。使用戶隨著時代的進步而方便地增加新業務，帶來更多的收益。

用戶對系統改制、擴容、拆點等不同要求，公司將及時、準確地予以滿足。例如：用戶對開通系統在容量不變的情況下，要求變更設備安裝點、用戶種類和配置，以及重新編制系統數據、用戶數據等等。這些要求，都將得到公司的及時滿足。對于新增設備，按新設備的開通來處理。

5)  建立用戶檔案，完善產品質量

公司工程部除開展用戶技術咨詢服務外，還負責受理和收集用戶投訴咨詢信息，保證用戶提出的問題和要求能得到及時處理，并對處理情況進行跟蹤和驗證。同時建立用戶檔案，記錄產品使用情況，為今后公司產品的質量改進提供依據。

“精誠服務，凝聚顧客身上”是我們永遠的信念。我們將不斷努力，精益求精，為顧客提供最滿意的產品和服務！
